ВРУ, ГРЩ и НКУ — расчёт, сборка, испытания
Собираем щиты под конкретный объект: по однолинейной схеме заказчика или считаем схему сами по нагрузкам. Каждый щит уходит с протоколом испытаний и паспортом.
- ВРУ и ГРЩ, распределительные щиты, щиты автоматики и управления
- Расчёт номиналов и селективности по фактическим нагрузкам объекта
- Сборка на комплектующих, согласованных с заказчиком до закупки
- Испытания собственной электролабораторией — протокол в комплекте
- Паспорт щита: схема, перечень аппаратов, маркировка линий
Есть однолинейная схема — посчитаем по ней. Нет — соберём исходные и составим.
На чём щиты обычно экономят — и чего мы не делаем
Селективность вместо «всё выбивает»
Вводной и групповые аппараты подбираются согласованно. Иначе короткое замыкание в одном помещении гасит весь этаж, и причину ищут часами.
Номинал под сечение, а не «что было»
Автомат, не соответствующий кабелю, — самая частая и самая опасная находка в чужих щитах: кабель перегреется раньше, чем сработает защита.
Тепловой режим
Считаем тепловыделение и вентиляцию корпуса. Плотно набитый щит без расчёта живёт до первого жаркого месяца.
Запас модулей
Закладываем 20–30 % свободного места. Добавить линию в собранный впритык щит потом стоит дороже, чем сразу взять корпус на размер больше.
Протокол, а не «проверили»
Собранный щит проходит испытания и уезжает с протоколом. Это то, что примет приёмка, и то, чего обычно нет у сборки «в гараже».
Монтаж внутри щита
Гребёнки вместо перемычек из обрезков, кабель по каналам, затянутые с моментом клеммы. От этого зависит, будет ли щит греться.
Порядок работы
-
1
Исходные
Однолинейная схема, перечень нагрузок или фото существующего щита — подойдёт любое из трёх.
-
2
Схема и спецификация
Считаем номиналы, селективность и тепловой режим, согласуем комплектующие до закупки.
-
3
Сборка
Сборка в мастерской, маркировка линий, затяжка с контролем момента.
-
4
Испытания и передача
Испытания своей лабораторией, протокол, паспорт щита, установка и подключение на объекте.
Что собираем

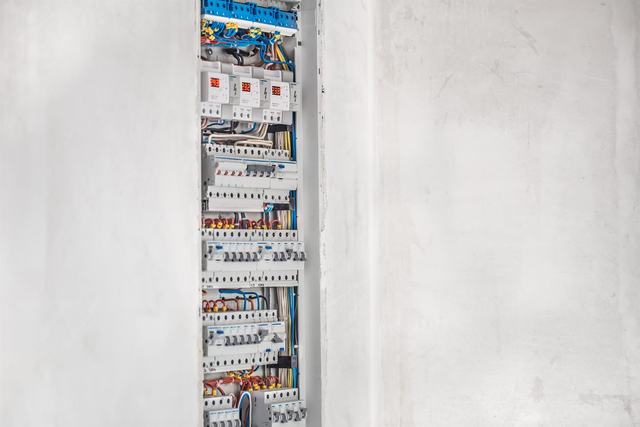

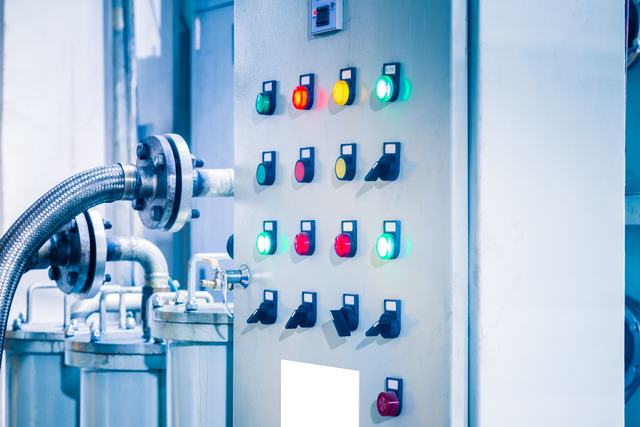

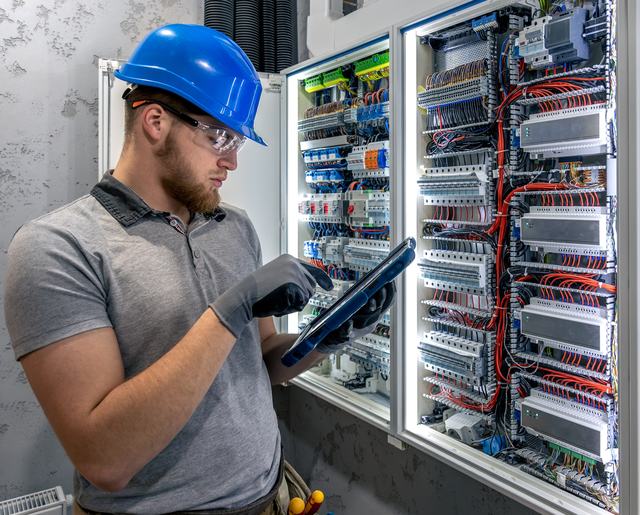

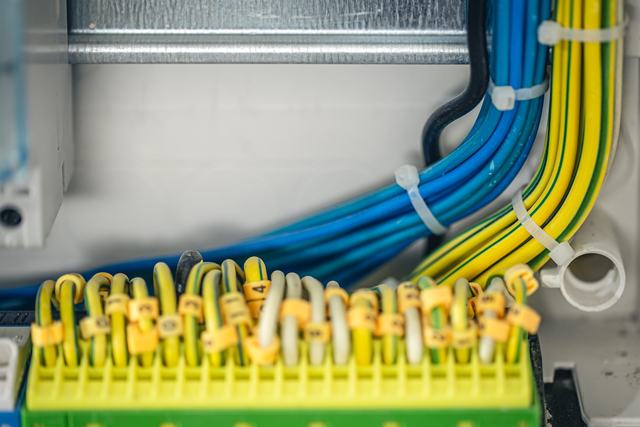

Снимки показывают тип оборудования и уровень сборки. Фотографии щитов, собранных для заказчиков, публикуем только с их согласия.
Частые вопросы
Сколько стоит сборка щита?
Цена складывается из числа аппаратов, типа корпуса и сложности схемы, поэтому считается по вашей однолинейной схеме или по перечню нагрузок. Расчёт готовим за 1–2 рабочих дня; отдельно показываем стоимость работ и стоимость комплектующих, чтобы было видно, за что вы платите.
Можно на своих комплектующих?
Да. Часто у заказчика есть согласованный бренд аппаратов или складские остатки — соберём на них. Если выбор за нами, спецификацию согласуем до закупки и передаём все чеки.
Делаете щиты автоматики и управления?
Да: щиты управления насосами, вентиляцией, освещением, АВР. По готовой схеме автоматики или по описанию алгоритма работы.
Что входит в паспорт щита?
Принципиальная и монтажная схемы, перечень установленных аппаратов с номиналами, маркировка линий, протокол испытаний. Этого комплекта достаточно и для приёмки, и для последующего обслуживания.
Сборка щитов
Цены за сборку. Комплектующие считаются отдельно по спецификации: их стоимость зависит от выбранного бренда аппаратов, и прятать её в общую цифру нечестно. Точная цена — в смете после осмотра объекта за 1–2 рабочих дня. Выезд инженера бесплатный.
Щиты ВРУ, ГРЩ и НКУ — сборка
| ВРУ до 63 А — сборка 3–5 рабочих дней | от 35 000 ₽ / щит |
|---|---|
| ВРУ до 250 А с узлом учёта — 5–10 рабочих дней | от 120 000 ₽ / щит |
| ВРУ до 400 А, двухсекционный — 7–12 рабочих дней | от 180 000 ₽ / щит |
| ГРЩ с АВР от 630 А — 15–20 рабочих дней | от 350 000 ₽ / щит |
| Шкаф АВР на два ввода | от 60 000 ₽ / шкаф |
| Шкаф учёта | от 45 000 ₽ / шкаф |
| Щит автоматики — за точку ввода-вывода | от 1 200 ₽ / точка |
| Монтаж и подключение щита на объекте | от 15 000 ₽ / щит |
Гарантия и ответственность
24 месяца на работы
Гарантия закреплена договором, а не письмом: со сроком выезда на устранение и порядком фиксации дефекта. Отсчёт — с даты подписания акта.
Состояние на момент сдачи зафиксировано
Протоколы измерений нашей лабораторией входят в комплект сдачи. Спор «в каком виде объект приняли» не возникает — есть измеренное состояние, а не воспоминания сторон.
Смета не растёт задним числом
Итог оказался выше согласованной цены — разницу не платите. Изменения объёма оформляются до работ, а не предъявляются в конце.
Оборудование — по гарантии производителя
Передаём паспорта и документы на аппараты. Гарантийные случаи по оборудованию ведём сами: вам не придётся выяснять, чья это зона — монтажника или завода.
