Электромонтаж ЦОД
Центр обработки данных продаёт одно — время без простоя. Поэтому электрика здесь проектируется от сценариев отказа: что происходит при потере ввода, при выходе ИБП в ремонт, при обслуживании шины, — и каждый такой сценарий проверяется до запуска, а не в первую аварию.
- Главные распределительные щиты, АВР между вводами и дизель-генераторной установкой
- Подключение ИБП большой мощности, батарейных шкафов, внешних и ремонтных байпасов

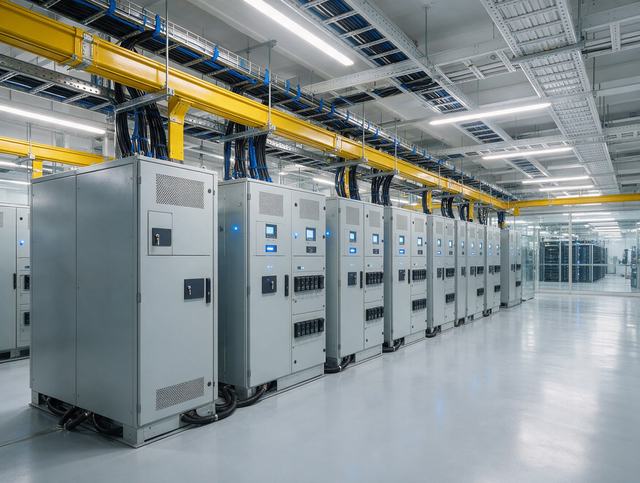

- Шинопроводы над рядами и распределение по стойкам: лучи A и B от независимых источников
- Кабельные трассы машинных залов: силовые и слаботочные разведены, всё промаркировано
- Система заземления и уравнивания потенциалов, питание охлаждения и систем мониторинга
Москва и область. Новые машинные залы и расширение действующих — с переключениями по согласованным окнам.
Чем ЦОД отличается от серверной
Серверная обслуживает свою компанию, и её резерв — это решение владельца: сколько минут простоя он готов пережить. ЦОД продаёт доступность клиентам, и уровень резервирования — N+1 или 2N — записан в договорах с ними. Отсюда другая логика монтажа: электрическая часть должна не просто работать, а позволять выводить в обслуживание любой элемент, не снимая нагрузку со стоек.
На практике это означает два независимых пути питания от ввода до каждой стойки, селективность защит на всех уровнях — чтобы авария на одной линии не отключала вышестоящий автомат, — и документацию, по которой дежурная смена за минуты находит нужный аппарат. Небольшую серверную в офисе или на производстве мы делаем по отдельному сценарию — см. электромонтаж серверной.
Как делаем
Два луча до каждой стойки
Лучи A и B идут от разных ИБП и разных секций шин и нигде не сходятся в одном аппарате. Перед подачей напряжения проверяем трассу каждого луча по схеме — ошибка, при которой оба блока питания сервера висят на одной ветви, находится только так.
Селективность, проверенная расчётом
Уставки защит от ГРЩ до блоков розеток в стойке согласуем по карте селективности. Короткое замыкание в одной стойке должно отключить её автомат, а не шинопровод ряда или выход ИБП.
Обслуживание без остановки
Байпасы ИБП, секционирование шин и АВР монтируем так, чтобы любой аппарат можно было вывести в ремонт по регламенту. Порядок переключений оформляем бланками — для дежурной смены, а не для архива.
Маркировка и исполнительная
Каждая линия, шинная секция и PDU промаркированы по единой схеме, исполнительная документация совпадает с тем, что смонтировано. В ЦОД это вопрос скорости реакции на аварию, а не аккуратности.
Измерения своей лабораторией
Сопротивление изоляции, петля «фаза-ноль», металлосвязь и контур заземления измеряет наша электролаборатория. Тепловизионный контроль соединений под нагрузкой — при вводе и затем по регламенту.
Работа в действующем зале
При расширении действующего ЦОД работаем по допуску площадки, в согласованные окна, с планом переключений и планом отката. Стружка, пыль и открытые двери стоек в машинном зале исключены.
Испытания перед запуском
Смонтировать электрику ЦОД — половина работы. Вторая половина — доказать, что резервирование работает так, как нарисовано. Вместе с заказчиком и поставщиками оборудования проводим пусконаладку и испытания сценариев: отключение каждого ввода, пуск ДГУ и переход на него, перевод ИБП на байпас и обратно, отключение луча A или B под нагрузкой — с фиксацией времени и поведения каждого аппарата.
Результаты оформляем протоколами и техническим отчётом лаборатории. Эти же документы нужны при приёмке объекта эксплуатацией и при последующих аудитах площадки.
Границы: что мы делаем, а что нет
Мы делаем электрическую часть от ГРЩ до стойки: сборку и монтаж щитов, подключение ИБП, батарей и ДГУ, шинопроводы и кабельные трассы, распределение по стойкам, заземление, питание охлаждения, пусконаладку и измерения. Монтируем слаботочные трассы и структурированную кабельную систему.
Членства в СРО у нас нет, поэтому на строительстве нового ЦОД как объекта капитального строительства работаем субподрядом под генподрядчиком. Проектирование систем охлаждения, газовое пожаротушение и сертификацию площадки по уровням надёжности не выполняем — работаем в связке с подрядчиками, которые этим занимаются, и готовим свою часть под их требования.
Ориентир по стоимости
Цены за работы, комплектующие по спецификации. ИБП, ДГУ и шинопроводы считаются по проекту — от мощности и схемы резервирования. Точная цена — в смете после разбора проекта или осмотра объекта за 1–2 рабочих дня.
Щиты ВРУ, ГРЩ и НКУ — сборка
| ГРЩ с АВР от 630 А — 15–20 рабочих дней | от 350 000 ₽ / щит |
|---|---|
| Шкаф АВР на два ввода | от 60 000 ₽ / шкаф |
| Монтаж и подключение щита на объекте | от 15 000 ₽ / щит |
Кабельные линии и трассы
| Кабель свыше 5×50 мм² и одножильный | от 380 ₽ / пог. м |
|---|---|
| Монтаж лотка до 600 мм с креплением | от 700 ₽ / пог. м |
Гарантия и ответственность
24 месяца на работы
Гарантия закреплена договором, а не письмом: со сроком выезда на устранение и порядком фиксации дефекта. Отсчёт — с даты подписания акта.
Состояние на момент сдачи зафиксировано
Протоколы измерений нашей лабораторией входят в комплект сдачи. Спор «в каком виде объект приняли» не возникает — есть измеренное состояние, а не воспоминания сторон.
Смета не растёт задним числом
Итог оказался выше согласованной цены — разницу не платите. Изменения объёма оформляются до работ, а не предъявляются в конце.
Оборудование — по гарантии производителя
Передаём паспорта и документы на аппараты. Гарантийные случаи по оборудованию ведём сами: вам не придётся выяснять, чья это зона — монтажника или завода.
Частые вопросы
Работаете по проекту генпроектировщика?
Да, это основной сценарий. Разбираем проект до начала работ и заранее сообщаем о спорных местах: нарушенная селективность, лучи A и B, сходящиеся в одном аппарате, недостаточный запас лотков. Изменения согласуем с проектировщиком, а не вносим молча на месте.
Можно расширить действующий ЦОД без простоя?
Как правило да: новые ряды подключаются к свободным секциям или через заранее предусмотренные точки. Если требуется переключение, называем его длительность и окно до начала работ и готовим план отката. Работы ведём по допуску и правилам площадки.
Какой объём вы можете взять?
От электрической части отдельного машинного зала или модульного ЦОД до раздела на крупном объекте в составе нескольких субподрядчиков. Реальные сроки и численность бригады называем после разбора проекта, а не для того, чтобы выиграть тендер.
Какие документы получим на сдаче?
Исполнительную документацию, протоколы измерений нашей электролаборатории, технический отчёт, отчёт о пусконаладке с результатами испытаний сценариев резервирования, при необходимости КС-2 и КС-3.
Возьмётесь за обслуживание после запуска?
Да, по договору на абонентское обслуживание: регулярное тепловизионное обследование щитов и шинопроводов под нагрузкой, периодические измерения, проверка АВР и переключений по графику площадки, аварийная реакция в сроки из договора.
